Antes de diseñar cuántos paneles vamos a colocar en serie o en paralelo, primero debemos entender una pieza muy importante del sistema fotovoltaico: el inversor.
El inversor es quien pone las reglas del juego.
Los paneles solo entregan lo que pueden, pero el inversor es quien decide:
- qué voltajes acepta,
- qué corrientes tolera,
- en qué rango puede operar,
- y cuánta potencia puede manejar.
Por eso, todo diseño FV profesional comienza revisando la ficha técnica del inversor.
2.4.1 Parámetros del inversor a revisar
Vamos a revisar los parámetros esenciales que SIEMPRE debes leer en la ficha técnica de un inversor. Estos valores determinan si tus strings son compatibles o no.
- Rango de voltaje de operación (mín – máx)
Es el rango de voltaje en el que el inversor puede operar buscando el punto de máxima potencia. Este rango define el voltaje operativo real del sistema.
- Si el voltaje cae por debajo del mínimo, el inversor no arranca.
- Si el voltaje supera el máximo, el inversor se desconecta.

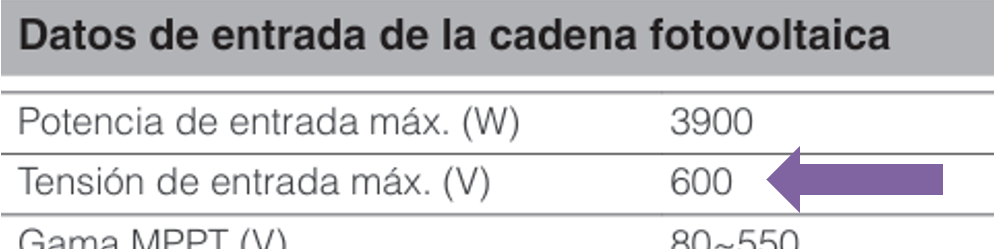

b) Voltaje máximo de entrada DC (Voc_max)
Este es un límite absoluto.
- Si se supera, incluso por unos segundos en un amanecer frío, el inversor puede dañarse de forma permanente.
- Este valor se compara contra el Voc real del string en frío.

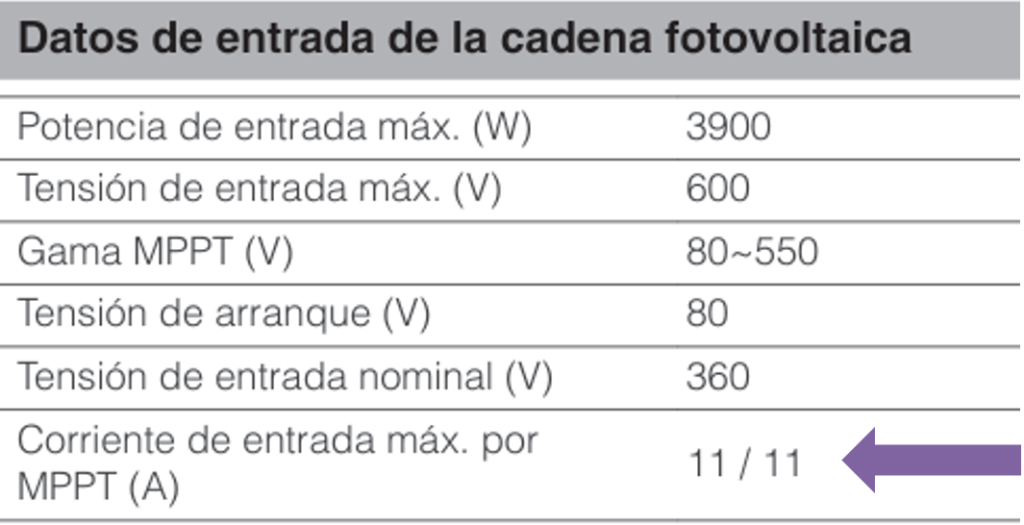

c) Corriente máxima por entrada MPPT
Cada MPPT tiene un límite de corriente.
- Este parámetro define cuántos strings en paralelo puedes conectar.
- Si se excede, el MPPT se satura, limita o falla.

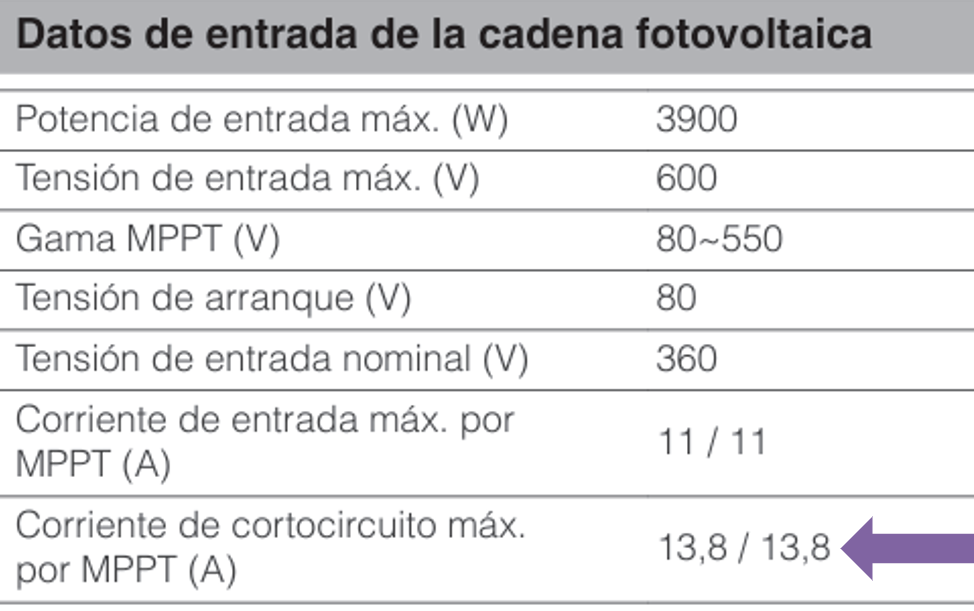

d) Corriente máxima total DC
Algunos inversores tienen varios MPPT independientes, pero un límite global de corriente DC. En el caso de este ejemplo cada MPPT tiene un máximo de 13.8 A lo que sumaría un máximo de corriente de 27.6 A de corriente de corto circuito para el inversor. Pero hay casos en que el máximo de corriente de corto circuito de un inversor es menor a la suma de la corriente de entrada máxima por MPPT.
Debes asegurarte de no exceder este valor, incluso si cada MPPT individual parece estar dentro de rango.

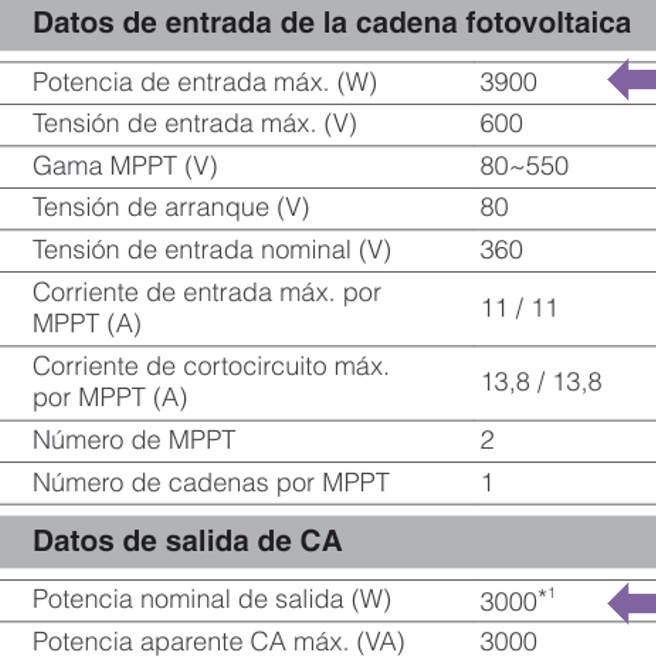

e) Potencia DC máxima (oversizing permitido)
Muchos inversores permiten conectar entre 120% y 150% de potencia DC respecto a su potencia AC nominal.
Esto NO daña al inversor, porque el MPPT controla y limita la potencia.
2.4.2 Ejemplo práctico de compatibilidad
Supongamos un inversor con los siguientes parámetros:
- Rango de Voltaje = 150-500 V
= 600 V (Tensión máxima de entrada permitida)
- Corriente máxima por MPPT = 13 A
Vamos a revisar si un string es compatible. Para que lo sea, deben cumplirse tres condiciones simultáneamente.
✔ Condición 1:
El Voc total REAL del arreglo en frío debe ser menor al Voltaje máximo del inversor.
Ejemplo:
del panel en invierno = 50 V
Entonces:
- 13 paneles → 50 × 13 = 650 V → PELIGRO
- 12 paneles → 50 × 12 = 600 V → justo al límite
👉 Esta condición define el máximo número de paneles en serie.
✔ Condición 2: dentro del rango de Voltaje de operación
El inversor solo puede trabajar dentro del rango MPPT.
Supongamos:
del panel en condiciones calientes = 36 V
Entonces:
- 4 paneles → 36 × 4 = 144 V → Está debajo del Voltaje mínimo. El inversor no arranca
- 5 paneles → 36 × 5 = 180 V → Está por encima del voltaje mínimo. Es correcto
- 14 paneles → 36 × 14 = 504 V → Está por encima del Voltaje límite máximo de operación.
👉 Esto define la cantidad MÍNIMA de paneles conectados al inversor. Esto también nos aporta otro detalle importante. Aunque de acuerdo con el cálculo de Voltaje de operación máximo más bajo se pueden conectar 13 paneles en serie. El cálculo de Voltaje de circuito abierto máximo restringe el sistema a 12 paneles.
✔ Condición 3: < corriente máxima del MPPT
Ahora revisamos la corriente.
Supongamos:
- Imp por panel = 10.5 A
Entonces:
- 1 string → 10.5 A → correcto
- 2 strings → 21 A → excede 13 A
👉 Esto define el máximo número de strings en paralelo por MPPT. En este ejemplo sólo podemos conectar UN string por MPPT
Conclusiones
Luego de estos cálculos definimos que a este inversor podemos conectar un máximo de 12 paneles solares en serie y un mínimo de 5 y solamente podemos conectar un string de paneles por MPPT.
2.4.3 Entendiendo los límites
Quiero que esto quede muy claro:
- El voltaje depende de cuántos paneles conecto en serie.
- La corriente depende de cuántos strings/paneles conecto en paralelo.
Y el inversor impone tres límites fundamentales:
- un límite superior de voltaje (
)
- un rango operativo de voltaje (Voltaje_min – Voltaje_max)
- y un límite superior de corriente (Corriente máxima por MPPT)
Nota importante sobre potencia y clipping
El inversor no puede entregar más potencia AC que su potencia nominal.
Ejemplo:
- Potencia DC instalada: 6.5 kW
- Potencia AC del inversor: 5 kW
- Eficiencia: 97%
Aunque:
- 6.5 × 0.97 ≈ 6.3 kW
El inversor limitará su salida AC a 5 kW. Esto se llama power clipping o saturación.
Resumen clave
- La potencia AC es el límite físico y legal del inversor.
- La potencia DC no es un límite físico, porque el inversor puede rechazar el exceso.
- El inversor se diseña de una manera que permite un sobredimensionamiento de potencia en el lado de Corriente Directa: para que el inversor pueda aprovechar lo mejor que se pueda la energía producida por los paneles.
2.4.4 Determinación del número de paneles por serie
Ejemplo:
Datos de panel
- βVoc = −0.28%/°C
- NOCT = 45°C
Datos de Inversor
Datos climatológicos
- Temperatura ambiente más alta en el año = 30°C
- En el día más caluroso del año con 850
- Temperatura más baja de celda ≈ 5°C (En el día más frío del año)
PASO 1 — Calcular el Voc a temperatura mínima
Usamos la expresión:
1.1 Cálculo de factor de temperatura
1.2 Cálculo de Voc real
PASO 2 — Calcular el en operación
2.1 Cálculo de temperatura de la celda en el día más caluroso del año
2.2 Cálculo de factor de temperatura
2.3 Cálculo de Vmp real
PASO 3 — Calcular el límite máximo
PASO 4 — Calcular el límite mínimo
¿Por qué usamos Vmp y no Voc para el límite mínimo?
Porque:
- El inversor NO opera en Voc.
- El inversor opera cerca del Vmp, cuando el MPPT está activo.
⚠️ Los paneles no operan a Vmp por sí solos.
El MPPT fuerza al panel a trabajar cerca de Vmp para extraer máxima potencia.
Frases clave:
- Usamos Voc para el máximo porque es el voltaje más alto que verá el inversor.
- Usamos Vmp para el mínimo porque es el voltaje real de operación.
- Los paneles no operan nunca a Voc, excepto en circuito abierto.
Cierre
Ahora que ya sabemos:
- Cómo leer los parámetros del inversor y sus límites
- Cómo calcular Voc y Vmp reales
- Calcular la cantidad mínima y máxima de paneles por string
Estamos listos para el siguiente paso:
👉 Determinar el número óptimo de paneles por serie.
Checklist de 3 pasos (que usarás siempre)
Piensa este proceso como un embudo:
- Calculamos el Voc real en frío → para no pasar el límite del inversor.
- Calculamos el Vmp real en caliente → para asegurar operación del MPPT.
- Calculamos la cantidad máxima y mínima de paneles por string que cumpla todo al mismo tiempo:
✔
✔ Voltaje mínimo de operación > Voltaje mínimo de Inversor
✔
Si el diseño no cumple las tres condiciones, comenzará a dar problemas poco después de su instalación.
