Ahora vamos a entrar a uno de los conceptos más importantes del diseño fotovoltaico:
cómo cambia el voltaje y la corriente dependiendo de si conectamos los paneles en serie o en paralelo.
Este tema es crítico porque:
- Un inversor no se daña por tener más potencia.
- Pero sí puede dañarse por exceso de voltaje o exceso de corriente.
Por eso, entender claramente la diferencia entre serie y paralelo nos permite diseñar arreglos seguros, funcionales y compatibles con el MPPT del inversor.
2.2.1 Conexión en serie (el voltaje se suma, la corriente se mantiene)

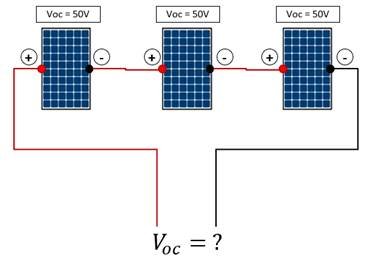

En una conexión en serie, los módulos se conectan uno tras otro, de modo que la salida de un panel entra directamente al siguiente
En esta configuración ocurre lo siguiente:
- El voltaje se suma
- La corriente se mantiene igual
Relaciones eléctricas en serie
Ejemplo práctico
Supongamos que cada panel tiene:
Si conectamos tres paneles en serie:
La corriente no se suma.
Todo el string sigue conduciendo 10 A, no 30 A.
¿Para qué sirve la conexión en serie?
👉 La conexión en serie se utiliza principalmente para alcanzar el rango de voltaje del MPPT del inversor.
- El voltaje del sistema depende directamente del número de paneles en serie.
- Si necesitas subir de 120 Vmp a 300 Vmp, agregas módulos en serie.
Límites de operación importantes
- Límite superior → lo define el Voc en frío
- Si se excede, puede dañar el inversor.
- Límite inferior → lo define el Vmp en caliente
- Si cae por debajo del MPPT_min, el inversor no arranca.
Nota importante:
El Voc nunca se usa para operar, solo para verificar el límite máximo seguro.
Por eso, Voc se usa para el máximo y Vmp para el mínimo del rango MPPT. Esto porque en circuito abierto no hay carga conectada y se presenta el voltaje más alto. Este es el voltaje que percibe el inversor antes de arrancar. El inversor puede sufrir daños si este voltaje supera el voltaje máximo de operación del inversor.
(Este criterio se analiza con más detalle en el Módulo 3.)
2.2.2 Conexión en paralelo (la corriente se suma, el voltaje se mantiene)
En una conexión en paralelo, varios strings con el mismo voltaje se conectan al mismo punto de entrada.
Aquí ocurre exactamente lo contrario que en serie:
- La corriente se suma
- El voltaje se mantiene igual
Relaciones eléctricas en paralelo
Ejemplo práctico
Cada string tiene:
Si conectamos tres strings en paralelo:
¿Para qué sirve la conexión en paralelo?
👉 Para aumentar la potencia total que entra al mismo MPPT, sin cambiar el voltaje.
Esto es útil cuando:
- Ya estás al límite superior del rango de voltaje del inversor.
- Pero necesitas más potencia en ese MPPT.
Advertencia crítica
Cada MPPT tiene un límite máximo de corriente.
- Si el MPPT admite 15 A y tú intentas conectarle 20 A, lo vas a saturar.
- El inversor puede:
- Limitar la corriente
- Entrar en protección
- O fallar prematuramente
2.2.3 Reglas rápidas de diseño
Para evitar errores comunes, quédate con estas tres reglas:
Regla 1 – El voltaje máximo del sistema lo define el número de paneles en serie.
- ¿Necesitas más voltaje? → agrega paneles en serie.
Regla 2 – La corriente total la define el número de strings en paralelo.
- ¿Necesitas más corriente? → agrega strings, pero revisa el límite del MPPT.
Regla 3 – El inversor se dimensiona de acuerdo al voltaje y corriente entregado por los inversores,
- Exceder Voc máximo → riesgo de daño.
- Exceder corriente máxima → saturación o falla.
Exceder potencia → el inversor recorta, pero no se daña.
